Visão geral do produto

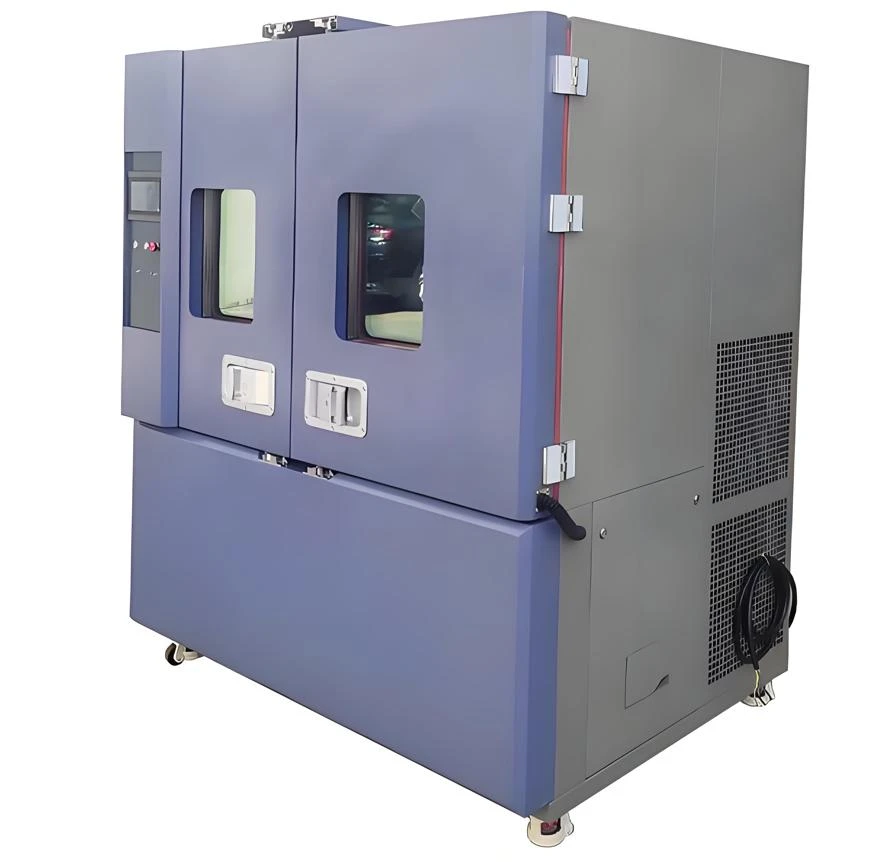

A Câmara de Teste de Choque Térmico Líquido da ALP Technology é uma solução de teste especializada projetada para aplicar mudanças rápidas e extremas de temperatura em componentes e materiais eletrônicos, mergulhando-os alternadamente em banhos líquidos quentes e frios. Essecâmara de teste de choque térmico líquidoé ideal para testar chips IC, semicondutores, placas de circuito, eletrônicos automotivos e outros componentes que devem suportar estresse térmico severo. Ao fornecer transições imediatas de temperatura de menos de 10 segundos entre zonas quentes e frias, esta câmara ajuda os fabricantes a avaliar a resistência de um produto à expansão térmica, contração, rachaduras e alterações nas propriedades elétricas. Essa forma de teste aplica maior estresse do que os métodos ar-ar-ar, reduzindo significativamente o tempo de teste e acelerando o processo de validação de confiabilidade.
Recursos do produto
A câmara de teste de choque térmico líquido da ALP foi projetada com recursos avançados para precisão, eficiência e operação econômica-:

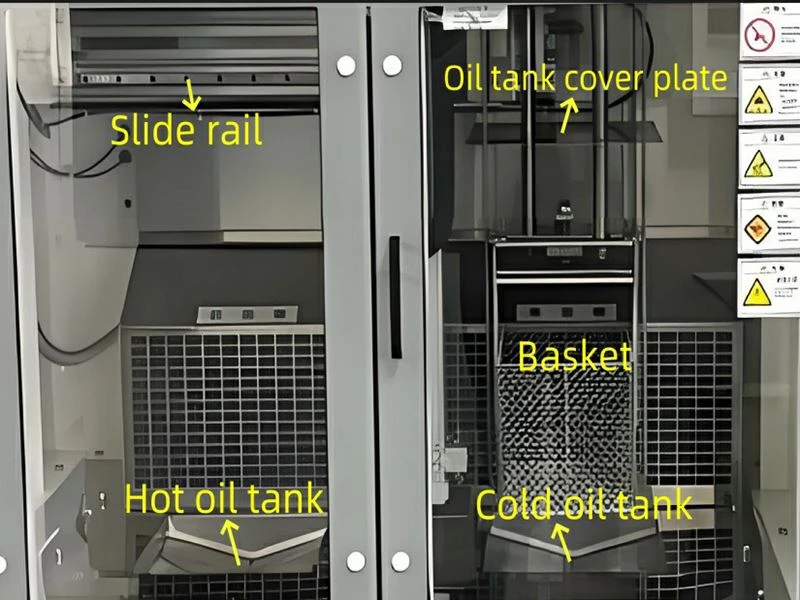

- Sistema de transferência rápida: utiliza um braço robótico ou sistema de acionamento pneumático para mover a cesta de amostras entre banhos quentes e frios em menos de 10 segundos, garantindo choque térmico imediato de acordo com os requisitos MIL-STD-883.
- Ampla faixa de temperatura: Faixa de banho quente de +60 graus a +200 graus e faixa de banho frio de -65 graus a 0 graus, com flutuação de temperatura de ±2 graus para garantir a consistência do teste.
- Compatibilidade-dupla de fluidos: oferece suporte a sistemas de-fluido único (Galden) e de fluido-duplo (Fluorinert), proporcionando flexibilidade para diferentes requisitos de teste.
- Sistema de recuperação de fluidos: apresenta vários mecanismos para reduzir a perda de fluido por meio de maior estanqueidade, serpentinas de condensação de vapor e unidades de reciclagem, reduzindo significativamente-os custos operacionais de longo prazo.
- Controlador de tela de toque-inteligente: Grande display colorido com acesso USB e Ethernet, suporte para armazenamento de programas, exibição de gráfico de tendências e monitoramento remoto via PC ou dispositivos móveis.
- Sistemas de agitação de precisão: Agitadores-integrados em ambos os banhos garantem excelente distribuição de temperatura, proporcionando tempos de recuperação inferiores a 5 minutos de acordo com os requisitos MIL-SPEC.
- Construção Robusta: Tanques internos confeccionados em aço inox com isolamento em lã de vidro e espuma de poliuretano, garantindo durabilidade e eficiência térmica.
Padrões de teste aplicáveis
Alpescâmara de teste de choque térmico líquidofoi projetado para cumprir uma ampla gama de padrões de testes internacionais e militares, garantindo que os resultados dos seus testes sejam reconhecidos globalmente:
- Método MIL-STD-883 1011.9: Padrão militar, métodos de teste para microcircuitos - Choque térmico
- MIL-STD-202 Método 107: Padrão militar, métodos de teste para componentes eletrônicos e elétricos - Choque térmico
- IEC 60068-2-14 Nc: Mudança rápida de temperatura, método de dois banhos-fluidos-
- JESD22-A106B: Choque térmico para dispositivos semicondutores
- CEI 60749-11: Dispositivos semicondutores - Mudança rápida de temperatura - Método de dois-banhos-fluidos
- EIAJ ED-4701/307: Teste de choque térmico para dispositivos semicondutores
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Método de teste |
Dois-sistemas de banho líquido com transferência de cesta de amostras |
|
Faixa de temperatura do banho quente |
+70 grau ~ +200 grau |
|
Faixa de temperatura do banho frio |
-65 graus ~ 0 graus |
|
Flutuação de temperatura |
±2 graus |
|
Tempo de transferência da amostra |
Menos de 10 segundos (Quente ↔ Frio) |
|
Período de exposição |
5 minutos cada temperatura alta e baixa |
|
Capacidade de carga da cesta |
1,0 kg ~ 5,0 kg dependendo do modelo |
|
Controlador |
Tela-sensível ao toque programável com USB e Ethernet |
|
Refrigerante |
R508A e R404A-sem cloreto |
|
Sistema Compressor |
Refrigeração em cascata (resfriada-a ar) |
|
Sistema Agitador |
2 unidades (uma para cada banho) |
Histórias de sucesso de clientes
Fabricante de semicondutores – Conformidade Militar
Uma empresa global de semicondutores utilizou nossa Câmara de Teste de Choque Térmico Líquido para qualificar uma nova linha de microcircuitos para aplicações de defesa. O teste foi realizado para atender aos rigorosos requisitos do método MIL-STD-883 1011.9, um padrão industrial de fato para dispositivos semicondutores . Ao executar mais de 1.000 ciclos entre -65 graus e +150 graus com o rápido tempo de transferência de 10 segundos da câmara, eles identificaram um modo de falha latente na embalagem do dispositivo que os testes tradicionais baseados em ar não haviam percebido. Isto permitiu-lhes corrigir a falha de projeto e alcançar total conformidade com as especificações militares, garantindo a confiabilidade de seus componentes em sistemas de missão crítica.
Fornecedor automotivo – Validação-do inversor no veículo
Um fornecedor automotivo de nível 1 precisava validar um novo-inversor veicular para veículos elétricos sob condições extremas e realistas. Eles implantaram uma câmara de teste de choque térmico líquido de grande-capacidade de nossa linha para avaliar o produto totalmente montado enquanto ele era alimentado eletricamente, simulando-o estresse térmico no mundo real. A grande área de teste da câmara (disponível até 30 litros) acomodou o conjunto completo do inversor. Os testes reproduziram com êxito o estresse térmico experimentado durante a análise do modo de falha dos componentes montados-BGA, fornecendo os dados necessários para garantir a durabilidade e a segurança do inversor durante a vida útil do veículo.
Fabricante de módulos de potência industrial
Em 2025, um importante fabricante chinês de semicondutores selecionou uma câmara de teste de choque térmico líquido de uma marca japonesa líder para aprimorar seus processos de garantia de qualidade. A câmara é usada para testes rigorosos de confiabilidade de módulos semicondutores de potência, que são essenciais para aplicações-de alta potência. Os recursos de ciclo rápido de temperatura do sistema-para{5}}líquido fornecem os testes de alto-esforço necessários para detectar falhas precoces e garantir o desempenho-de longo prazo desses componentes.
Perguntas frequentes
Q1: Que tipos de produtos são normalmente testados em uma câmara de choque térmico líquida?
R: Esta câmara é usada principalmente para testar chips IC, semicondutores, placas de circuito, componentes cerâmicos, eletrônicos automotivos e outros materiais que exigem avaliação de resistência a estresse térmico extremo e mudanças rápidas de temperatura.
P2: Qual é a vantagem do teste de choque térmico líquido em relação ao teste ar-para{2}}ar?
R: O choque térmico líquido aplica maior estresse térmico e proporciona transições imediatas de temperatura, o que reduz significativamente o tempo de teste e os ciclos necessários para avaliar a confiabilidade do produto. Ele simula melhor as piores condições térmicas-do mundo real-.
Q3: Como a câmara reduz o consumo de fluidos?
R: A câmara apresenta maior estanqueidade, serpentinas de condensação de vapor para recuperar o fluido evaporado, venezianas automáticas nas entradas do banho e filtros de separação para remover a água do fluido térmico. Alguns modelos perdem menos de 1,4 gramas por ciclo.
Q4: Posso monitorar testes remotamente?
R: Sim. A câmara está equipada com interfaces USB e Ethernet para monitoramento e controle remoto. O controlador-de tela sensível ao toque oferece suporte à exibição de gráficos de tendências e os dados podem ser baixados via USB para análise.
Q5: O ALP pode personalizar o tamanho ou os recursos da câmara?
R: Sim. A maior vantagem da ALP é a capacidade de personalizar câmaras de choque térmico líquido de acordo com as necessidades específicas do cliente, incluindo dimensões, faixa de temperatura e capacidade de carga da cesta. ALP fornece uma gama completa de serviços, incluindo projeto, produção, instalação e manutenção.
Por que escolher a tecnologia ALP?
ALP Technology (T&M) Ltd é uma fábrica especializada com mais de 20 anos de experiência na fabricação e exportação de câmaras de testes ambientais. Oferecemos uma linha abrangente, incluindo câmaras à prova de temperatura/umidade, choque térmico, névoa salina, areia/poeira, UV e à prova-de explosão. Nossocâmara de teste de choque térmico líquidoA série incorpora tecnologia-líder do setor para conservação de fluidos e precisão de temperatura. Nosso maior ponto forte reside em nossa capacidade de personalizar câmaras de teste não-padrão de acordo com seus requisitos específicos, desde o projeto e produção até a instalação e manutenção. Com clientes que abrangem laboratórios governamentais, empresas da Fortune 500 e organizações de pesquisa líderes em 50+ países, a ALP oferece soluções de teste confiáveis, precisas e{6}}econômicas, apoiadas por garantia abrangente e serviços de acompanhamento-durante toda a vida.
