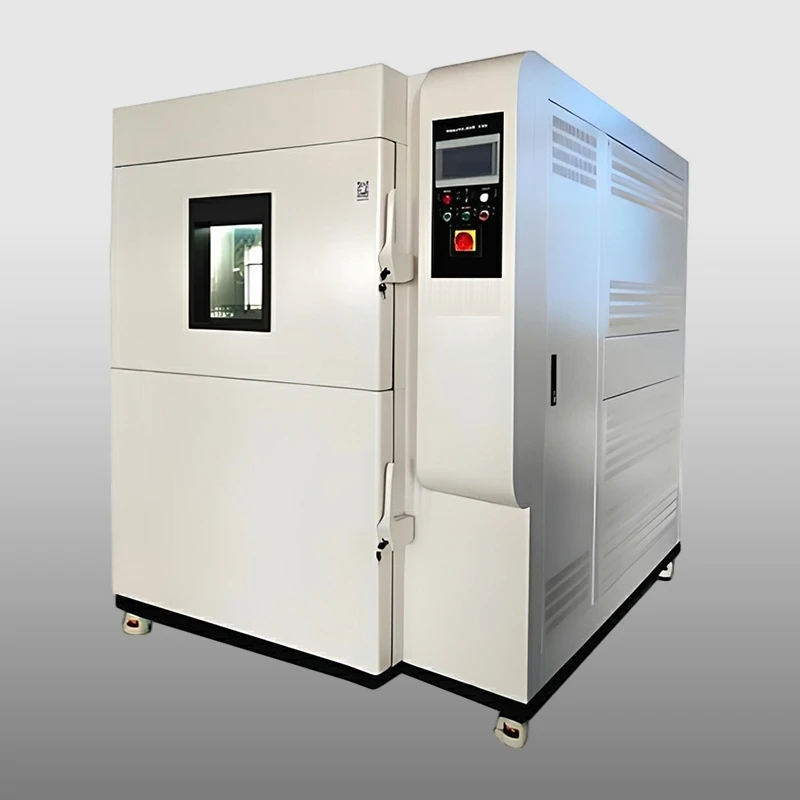

Câmara de teste de choque térmico de 3 zonas

A câmara de teste de choque térmico de 3- zonas da ALP Technology é um sofisticado sistema de teste de confiabilidade projetado para avaliar a resistência de materiais e produtos a mudanças rápidas e extremas de temperatura. Ao contrário do design de zona de cesta-tipo 2-, esta câmara de teste de choque térmico de 3-zonas apresenta uma configuração de três-compartimentos que consiste em uma zona de alta temperatura, uma zona de baixa temperatura e uma zona de teste separada onde as amostras permanecem estacionárias durante todo o ciclo de teste. Ao usar um sistema de circulação de ar baseado em amortecedor que alterna rapidamente o ar quente ou frio para a zona de teste, a câmara de teste de choque térmico de 3 zonas proporciona mudanças instantâneas de temperatura sem submeter a amostra de teste à vibração mecânica dos cestos móveis. Isso o torna ideal para testar componentes delicados, como semicondutores, chips IC, PCBs e materiais que exigem monitoramento elétrico simultâneo durante testes de choque térmico.

A Câmara de Teste de Choque Térmico de 3 Zonas da ALP foi projetada tendo em mente controle de precisão, proteção de amostras e eficiência operacional:

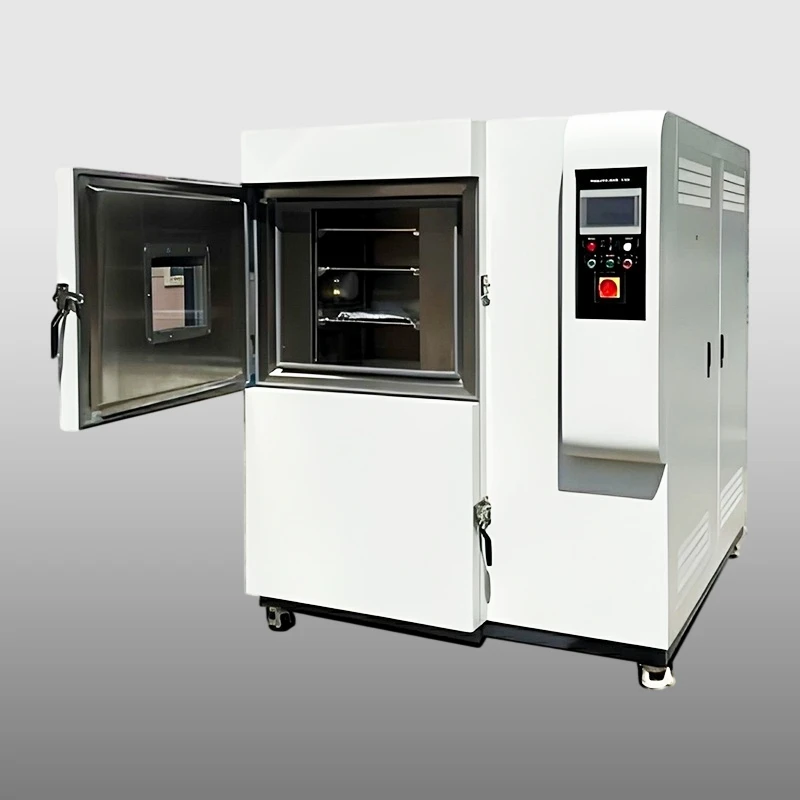

• Projeto de amostra estática:As amostras de teste permanecem completamente estacionárias na zona intermediária de teste, eliminando choques mecânicos e vibrações que poderiam afetar os resultados dos testes ou danificar componentes frágeis. Este design permite fácil conexão de cabos de alimentação externos, linhas de sinal e equipamentos de monitoramento.
• Tecnologia de comutação de amortecedor:Utiliza roteamento forçado de ar quente/frio com abertura/fechamento do amortecedor para converter rapidamente a temperatura entre as zonas, conseguindo a transferência de temperatura em menos de 10 segundos com tempo de recuperação menor ou igual a 5 minutos.
• Ampla faixa de temperatura:A zona de alta-temperatura atinge +60 graus a +200 graus e a zona de baixa-temperatura atinge -80 graus a 0 graus , suportando faixas de choque térmico padrão de -65 graus a +150 graus .
• Modos de teste flexíveis:Suporta múltiplas sequências de impacto, incluindo alto→baixo, baixo→alto, alto→ambiente→baixo e baixo→ambiente→alto, permitindo testes de exposição-à temperatura ambiente conforme exigido por vários padrões.

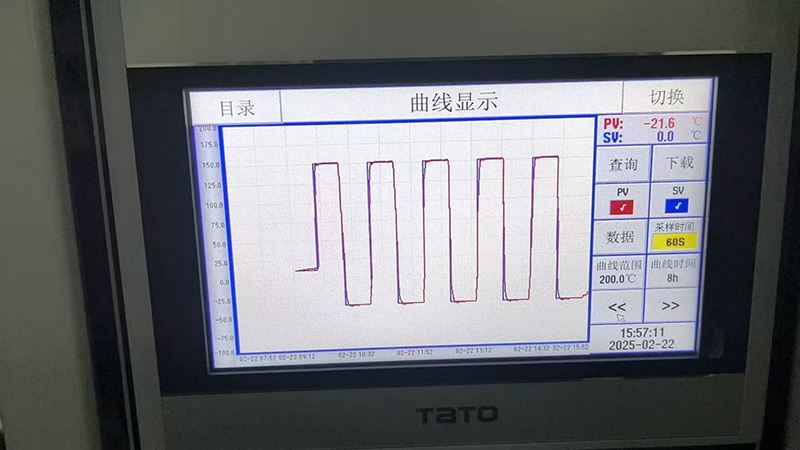

• Sistema de controle de precisão:Apresenta um controlador de tela de toque colorida programável que suporta até 999 ciclos e 999 horas por ciclo, com portas de comunicação RS-232, RS-485 e USB para conexão com PC e gerenciamento de dados.
• Sistema de refrigeração avançado:Usa resfriamento em cascata binária com refrigerantes R404A e R23 ecologicamente corretos, proporcionando desempenho de resfriamento eficiente com economia de energia superior a 45% por meio da tecnologia de válvula de expansão eletrônica.
• Capacidade de operação estendida:O sistema avançado de descongelamento permite testes de impacto contínuos de até 1.000 ciclos sem descongelamento, melhorando significativamente a eficiência do teste.
• Proteções de segurança abrangentes:Inclui proteção contra-sobretemperatura, proteção contra sobrepressão/superaquecimento/sobrecorrente do compressor, proteção contra vazamento à terra, proteção de sequência de fases e parada de emergência com alarme luminoso-sonoro.

A câmara de teste de choque térmico de 3 zonas da ALP foi projetada para atender a uma ampla gama de padrões de teste reconhecidos internacionalmente:

• CEI 60068-2-14:Testes ambientais – Mudança de temperatura
• Método MIL-STD-883 1010:Teste de choque térmico para microcircuitos
• MIL-STD-810G:Métodos de teste ambiental para equipamento militar
• JESD22-A106B:Choque térmico para dispositivos semicondutores
• GB/T 2423.1 /GB/T 2423.2:Testes ambientais para produtos elétricos e eletrônicos
• GJB 150,3 / GJB 150,4 / GJB 150,5:Testes militares de alta/baixa temperatura e choque
• MIL-STD-202G:Métodos de teste para componentes eletrônicos e elétricos

Fabricante de eletrônicos automotivos – Validação de ECU
Um fornecedor automotivo líder usou nossa câmara de teste de choque térmico de 3-zonas para validar unidades de controle de motor (ECUs) para uma nova plataforma de veículo elétrico. A câmara simulou mudanças rápidas de temperatura de -40 graus a +150 graus, replicando as condições extremas que uma ECU enfrenta durante partidas a frio e operação de alta potência. Dentro de 200 ciclos, o teste expôs fraturas intermitentes nas juntas de solda que o ciclo térmico tradicional não percebeu. O cliente redesenhou seu processo de soldagem, alcançando uma taxa de aprovação de 100% na validação de produção subsequente e evitando dispendiosos recalls em campo.

Aviônica Aeroespacial – Conformidade DO-160
Um empreiteiro aeroespacial precisava certificar placas de controle de voo de acordo com os requisitos de variação de temperatura RTCA DO{5}}160. Usando a câmara de 3 zonas com seu recurso de amostra estacionária, eles executaram 500 ciclos de choque térmico sem submeter os aviônicos sensíveis à vibração mecânica da transferência da cesta. Os testes revelaram delaminação gradual em uma PCB multicamadas após 350 ciclos, solicitando uma atualização de material que garantiu total conformidade com DO-160. O cliente relatou que os recursos precisos de controle e registro de dados da câmara aceleraram significativamente o cronograma de certificação.

Eletrônicos de consumo – Segurança da bateria do smartphone
Um fabricante global de smartphones implantou nossa câmara de três{1}}zonas para testar baterias de íons de lítio sob transições extremas de temperatura, simulando condições de transporte tropical para ártico. A câmara ciclou as baterias entre -40 graus e +85 graus enquanto monitorava a degradação do desempenho. Após 300 ciclos, os testes identificaram uma incompatibilidade de expansão térmica entre o invólucro da bateria e as células internas, levando a um invólucro redesenhado que passou em todas as certificações de segurança subsequentes (GB38031-2020).
